PATENTED DiGital converting Machine

The Fastest

ZERO

Patented ZERO Technology. from Nihon Seizuki Kogyo on Vimeo.

数码成形机的新纪元由ZERO开启

ZERO汇聚了20多年的行业经验，经过创意设计，被精心打造而成。主要用于包装、POS/POD展架的数字化高速成形生产。

通常，包装和展架的结构图主要由X,Y方向的切线和折线组成，有的高达80%以上。根据此特性，结合对行业的理解ZERO孕育而生。通过对X轴、Y轴、斜线及圆弧线自动归类并分配到各生产单元进行同时生产，大幅度提高了传统数码切割方式的生产效率。

ZERO的产能

目前印后成形生产主要方式有每小时数千张的模切机，以及每小时约50张的数码切割机。

ZERO每小时可生产300张，可以说是目前市场上最快的数码切割机。随着控制软件的不断优化，生产速度可望进一步提升。

硬件

从材料托盘自动抓取材料，各单元切割台循环轮转切割，最后自动抓取完成品叠放于收料托盘，整个生产过程实现全自动，无需人工干预。

根据不同材料的特性，ZERO 接受切割单元以及切割工具的多元化定制，具有很强的适应性和可塑性。堪称新一代高速、高效、高产的数字化成形切割设备。

完美诠释ZERO高效理念的分工并做工作台系统

01

给料单元

将材料托盘放于给料平台即可。吸盘机械臂自动抓取材料放置于切割台上，相机自动识别定位点，并自动套准切割图。

02

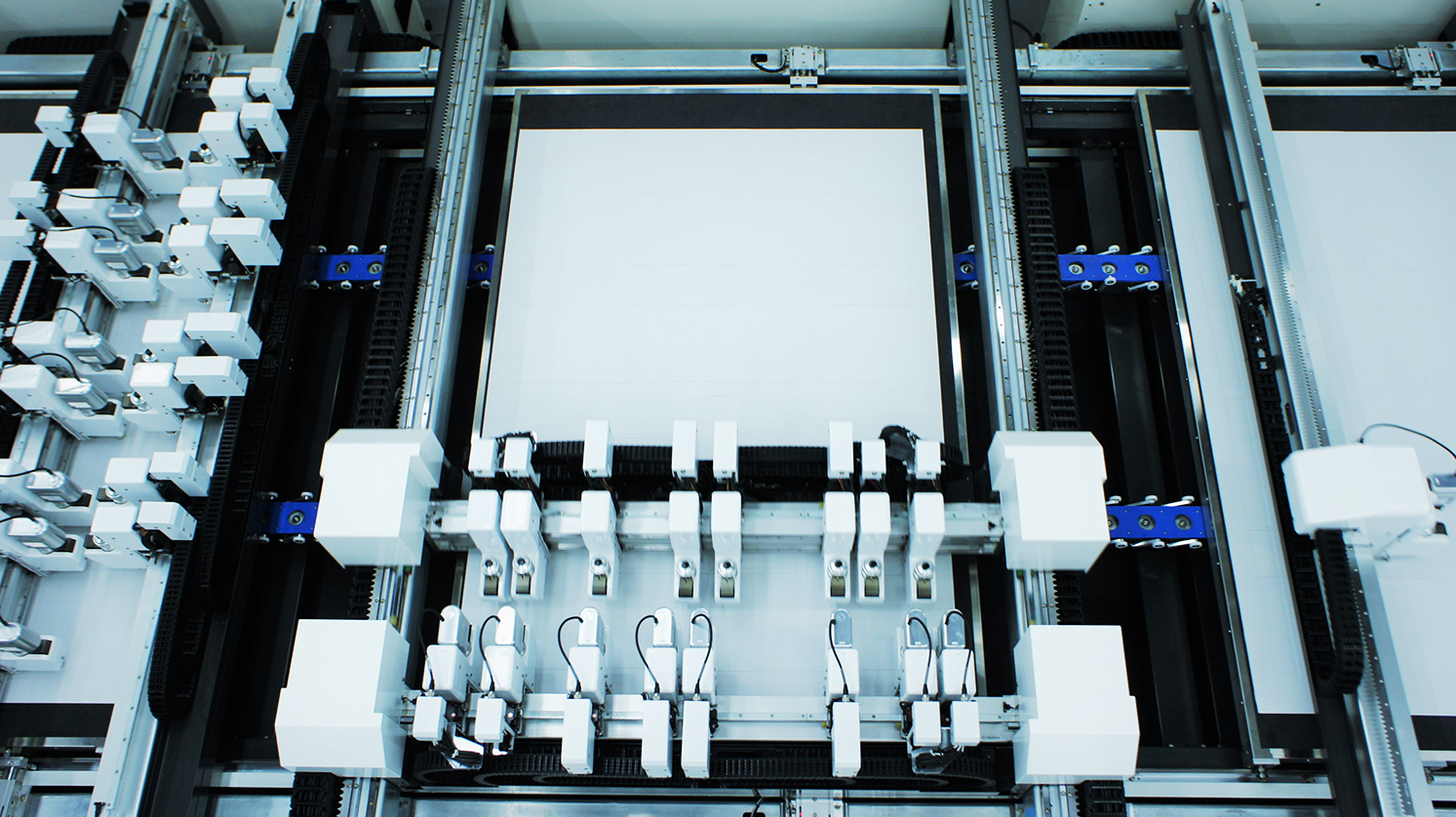

X生产单元

进行X方向直线的生产。最多可搭载16把切割或者压线工具，所有工具同时生产，实现颠覆性的生产效率。

03

Y生产单元

进行Y方向直线的生产。与X生产单元相同，最多可搭载16把切割或者压线工具。前后生产单元分工并做，因此订单数越多，越能体现每小时的产能。

04

自由生产单元

对斜线、圆弧线、以及前面工作台剩余的线进行生产。通过双机头来匹配XY切割单元的生产速度。

05

收料单元

吸盘机械臂将切割完毕的成品放置收料托盘。生产完毕后收料托盘可直接用叉车取出。

∞

轮转循环切割台

切割台配备真空吸盘来固定材料，并通过轮转循环机构，将材料依次送至各个切割单元进行分步生产。各个切割单元配备自动定位销，确保在各个切割单元的生产部分能精确套准。

软件

简单直观的操作。快速设定最优生产计划。

ZERO的生产设定通过专用控制软件【Zero CC】来完成。触控式操作方式，提供更直观的更便捷的体验。配备中央显示器，实时监控各个单元的工作状态，整个生产线坐收眼底。

切割文件的准备

读取CAD设计文件后， ZeroCC 会自动将线归类并分配给X、Y和自由生产单元。
分配结果可以通过预览图确认。然后设定材料种类、生产数以及其他参数，按开始键即开始全自动生产。

X生产单元

Y生产单元

自由生产单元

换台功能和生产模拟器

虽然Zero CC会自动将加工线分配给各个单元，但因形状不同，有时会分配不均，形成某个单元生产负担过重，其他单元等工的情况。因此，Zero CC配备手动选择切割单元的换台功能。通过平衡各单元的生产时间，减少等工情况，提高生产效率。

另外，ZeroCC 具有生产模拟功能，根据模拟的生产时间来制定作业计划。结合换台功能，可以制定出最优的生产计划。

工具介绍

ZERO采用插拔式工具装卸方式。
除了常规的推切刀、振动刀、压线轮以外，还有其他一些生产所需的工具。

切割工具

推切刀、振动刀、吻切刀

压线工具

可配备各种形状、直径、单线、双线的压线轮。

为了精准匹配客户需求，ZERO配备了多种可选工具

贴胶带工具

在CAD数据上标注贴胶带位置，贴胶带工具能自动在相应的位置贴上双面胶带、磁力胶带。在自由生产单元可加载此工具。

特殊形状切割刀

可用于生产缝纫线、拉链线等，能简单且高速地生产易拆封包装。

我们将持续研究开发ZERO的易用性工具。如有定制需求，欢迎来电垂询！

其他选项

Zero可提供多个选配项，以满足客户的实际需求。　　　　　　　

机头和工具数量的定制

可选配各生产单元配备的机头数以及机头装载的工具。
X,Y生产单元最多可搭载16个，自由生产单元最多可搭载6个工具。可定制满足某些特殊生产的需求。

刀尖检测功能

ZERO利用相机对成品的印刷面进行扫描，并和切割图实时比对。
如发现存在没有切穿的情况，则判断为刀尖不良，立即做出更换相应刀片的警告提示。

ZERO相机系统选项

ZERO相机系统是指安装在上料处，用来定位的视觉系统。在材料被吸盘机械臂提起，经过向上拍摄的相机系统时，定位点被识别，并由软件计算分析出相应的角度修正值和偏移量后，ZERO会自动做出调整，将材料精准地放置到切割台上。

未来的升级计划

为了ZERO的进步，我们持续对软件和硬件进行优化和升级，不断开发新功能，努力构建更高效、更稳定的无人生产体制。
让X，Y生产单元能生产斜线是近期更新的计划。由此，生产效率将会得到进一步提升。通过这样的软件优化，机器性能也更优秀。购买了ZERO的客户可以免费享受软件的升级服务。

可加工材料

机器结构

ZERO的工作台尺寸和生产单元的组合方式接受定制。根据您的订单需求，定制出您心怡的ZERO来。

生产单元组合

ZERO XYF 和 ZERO XYFF 秉承ZERO高效生产的理念。

ZERO XYFF 有两套自由生产单元，更高效地实现对圆弧以及斜线的生产。

ZERO F 和 ZERO FF 是着眼于省空间的机型。
一个或两个自由生产单元共用上料以及下料单元，每个自由单元都可以独立生产。

ZERO的生产尺寸通用性强，配备两款业界需求最多的尺寸。
根据不同的工作台尺寸，可以定制刀具数量使得X和Y生产单元的生产效率最优化。

	ZERO 2516	ZERO 3218
生产尺寸	2500 x 1600 mm	3200 x 1800 mm
X生产单元	6刀6压线	8刀8压线
Y生产单元	6刀6压线	5刀5压线

打印面朝下，将材料托盘放于给料平台。当吸盘机械臂吸起材料，经过照相机时，进行图像扫描识别。

读取到定位点后，给料单元自动根据计算结果进行调整，确保每张材料都能精准放到切割台上。

机器参数

	XYF 2516	XYF 3218
生产尺寸	2500 x 1600 mm	3200 x 1800 mm
X生产单元	6刀6压线	8刀8压线
Y生产单元	6刀6压线	5刀5压线
自由生产单元	2刀2压线	2刀2压线

	XYFF 2516	XYFF 3218
生产尺寸	2500 x 1600 mm	3200 x 1800 mm
X生产单元	6刀6压线	8刀8压线
Y生产单元	4刀4压线	5刀5压线
自由生产单元1	2刀2压线	2刀2压线
自由生产单元2	2刀2压线	2刀2压线

	F 2516	F 3218
生产尺寸	2500 x 1600 mm	3200 x 1800 mm
自由生产单元	2刀2压线	2刀2压线

	FF 2516	FF 3218
生产尺寸	2500 x 1600 mm	3200 x 1800 mm
自由生产单元1	2刀2压线	2刀2压线
自由生产单元2	2刀2压线	2刀2压线
